Tourelle ARL 2C

Aller en bas

Tourelle ARL 2C Empty Tourelle ARL 2C

Message  Catalina le Lun 03 Sep 2007, 11:43

A fins de modélisation, je cherche tous renseignements sur la tourelle biplace ARL 2C qui devait équiper les chars de cavalerie Somua S 40 et, probablement, les chars de bataille B 40. Il me faudrait nottamment ses dimensions précises, l'inclinaison et l'épaisseur des blindages.

Merci
Catalina
Catalina
Général de Division
Général de Division

Nombre de messages : 1659
Age : 47
Localisation : Deux-Sèvres
Date d'inscription : 17/09/2006

Revenir en haut Aller en bas

Tourelle ARL 2C Empty Re: Tourelle ARL 2C

Message  Catalina le Lun 03 Sep 2007, 12:18

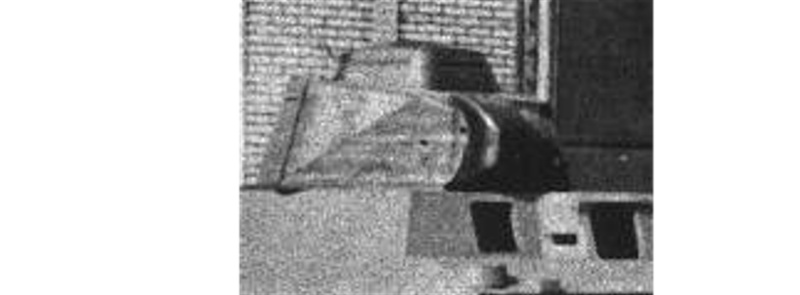

Voici une photographie de la maquette en bois de cette tourelle montée sur le prototype du S 40.

Tourelle ARL 2C Arl2c10
Catalina
Catalina
Général de Division
Général de Division

Nombre de messages : 1659
Age : 47
Localisation : Deux-Sèvres
Date d'inscription : 17/09/2006

Revenir en haut Aller en bas

Tourelle ARL 2C Empty Re: Tourelle ARL 2C

Message  florentinus le Mar 04 Sep 2007, 10:06

Je croyai que la tourelle du S 40 était monoplace...
florentinus
florentinus
Capitaine
Capitaine

Nombre de messages : 254
Localisation : sur terre
Date d'inscription : 24/04/2007

http://www.theboblepongeclub.team-forum.net

Revenir en haut Aller en bas

Tourelle ARL 2C Empty Re: Tourelle ARL 2C

Message  Catalina le Mar 04 Sep 2007, 12:35

florentinus a écrit:Je croyai que la tourelle du S 40 était monoplace...

La tourelle APX-1CE (chemin élargi) du S 35 est à une place et demi, le radio pouvant venir y décharger le chef de char d'une partie de ses tâches.

Sur le S 40, l'ARL 2C est une vrai tourelle biplace, comme demandé par la Cavalerie dès le programme d'AM de Cavalerie n°2 d'août 1924 (ce sera l'APX 2 des AMC 34 et AMC 35 du programme d'AM de Combat du 23 janvier 1932).

Le programme d'AMC blindée à 40 mm du 26 juin 1934 imposant une masse maximale de 13 tonnes, la Cavalerie dut se contenter d'une tourelle monoplace (dérivée de l'APX 1 des B1 et D2) pour respecter ce devis de poids. Raison pour laquelle le S 35 reçut l'APX 1CE. Avec le S 40, programme de guerre, elle peut revenir à la tourelle biplace en s'affranchissant de cettte limitation de masse, portée entre temps à 18 tonnes.
Catalina
Catalina
Général de Division
Général de Division

Nombre de messages : 1659
Age : 47
Localisation : Deux-Sèvres
Date d'inscription : 17/09/2006

Revenir en haut Aller en bas
