B1 Bis

Message  Sturmovik le Mar 17 Juin 2008, 11:49 pm

Bonjour,

Je suis étonné de ne pas avoir trouvé de sujet sur le célèbre char B1 Bis, donc j'inaugure...

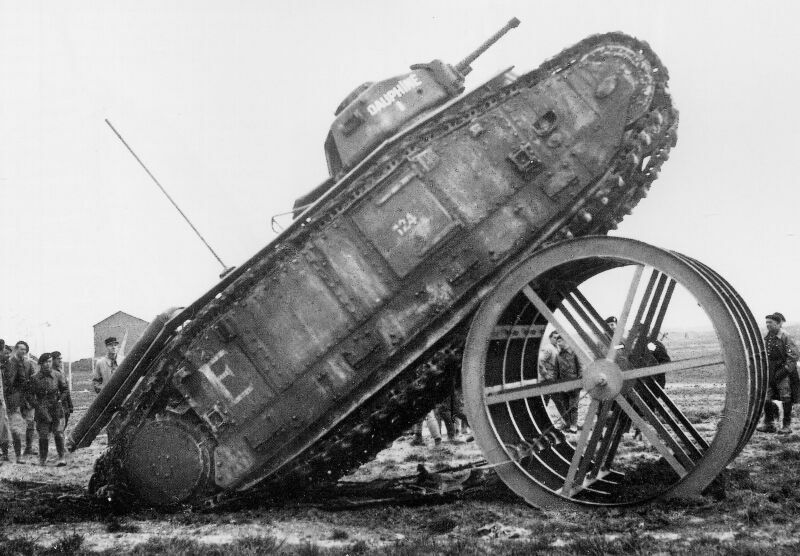

J'ai trouvé cette photo et je me demande quelle espèce de test ce char est en train de subir.
Quelqu'un a la réponse ? je n'en doute pas...

avatar
Sturmovik
Police militaire (Modérateur)
Police militaire (Modérateur)

Nombre de messages : 1314
Age : 36
Localisation : A coté de mon ombre
Date d'inscription : 14/03/2008

Revenir en haut Aller en bas

Re: B1 Bis

Message  adriano76 le Mer 18 Juin 2008, 9:59 am

Peut être un test pour voir ses capacités en tout terrains ou alors un pilote saoul mort de rir gri
avatar
adriano76
Lieutenant-colonel
Lieutenant-colonel

Nombre de messages : 408
Age : 23
Localisation : Seine-Maritime
Date d'inscription : 31/03/2007

http://militaria-allemand-ww2.skyrock.com/

Revenir en haut Aller en bas

Re: B1 Bis

Message  LeSieur le Mer 18 Juin 2008, 3:50 pm

moi j'ai plusieur idées ... sois ils font des tests pour savoir comment il est solide quand il tombe par en arrière, il essai de lui mettre des roues pour franchir des obstacles anti-char j'en est d'autre comme sa... mort de rir gri idé gri
avatar
LeSieur
Général de Division
Général de Division

Nombre de messages : 2598
Age : 23
Localisation : Trois-Rivieres, Canada
Date d'inscription : 13/06/2007

Revenir en haut Aller en bas

Re: B1 Bis

Message  Major cowburn le Mer 18 Juin 2008, 10:31 pm

Ce qui m'intrigue c'est comment le b1bis a pu arriver dans cette position étant donné que la distance au sol de l'axe de ses barbotins est manifestement inférieure à la distance au sol de l'axe de la grande roue métallique ???????


Dernière édition par Major cowburn le Jeu 19 Juin 2008, 12:41 pm, édité 1 fois

Major cowburn
Général de Division
Général de Division

Nombre de messages : 1138
Date d'inscription : 17/02/2008

Revenir en haut Aller en bas

Re: B1 Bis

Message  Sturmovik le Mer 18 Juin 2008, 10:46 pm

Je suis aussi intrigué que toi, cette position sur la roue est invraissemblable !!
On dirait qu'il y a une sorte de cable ou quelque chose du genre accroché a la roue et qui passe sous le char.
avatar
Sturmovik
Police militaire (Modérateur)
Police militaire (Modérateur)

Nombre de messages : 1314
Age : 36
Localisation : A coté de mon ombre
Date d'inscription : 14/03/2008

Revenir en haut Aller en bas

Re: B1 Bis

Message  Invité le Mer 18 Juin 2008, 11:25 pm

Tout bêtement un test de franchissement??

Invité
Invité


Revenir en haut Aller en bas

Re: B1 Bis

Message  Invité le Jeu 19 Juin 2008, 4:09 am

je pense que c'est pour tester la soliditer de la roue de fer mort de rir gri

Invité
Invité


Revenir en haut Aller en bas

B1-bis

Message  major421 le Dim 27 Juil 2008, 1:17 pm

et alors on avait de bon chars et personne en parle mort de rir gri (malgré probleme de moteur panne etc....)

Le char B1 est un blindé lourd, conçu en France, au cours des années 1930. Ce char est souvent appelé improprement Renault B1, mais cette société n'était que le plus gros producteur, il fut développé et produit par un ensemble de sociétés, FAMH, FCM et AMX, travaillant de concert, sous la direction technique de l'arsenal de Rueil. Sa conception et sa mise en production, fut longue et coûteuse, si bien qu'à l'entrée en guerre de la France en septembre 1939, fort peu avaient été produits. Grâce à un effort industriel important, le nombre augmenta rapidement, pendant la drôle de guerre, mais selon certains, comme Charles de Gaulle, cet effort aurait été mieux investi dans des chars plus simples à produire comme le D2

Le premier de tous les chars B, le n°101 produit par Renault, avec un blindage en acier doux, est fini en 1929, il va devenir le banc d'essai de toutes les améliorations étudiées sur les chars de la série. Les deux autres sont terminés l'année suivante, et après la mise au point du refroidissement et de la transmission, les trois chars sont regroupés en octobre 1931, au sein d'un détachement d'expérimentation. Après quoi, ils font le trajet de Rueil jusqu'au camp de Mourmelon, puis après des manœuvres et un examen par une commission dirigée par le général Delalain, en reviennent, le tout par leurs propres moyens, parcourant en tout près de mille kilomètres, sans autres incidents, que la panne et le changement du système Naëder d'un entre eux. Les deux années suivantes, les trois chars participent à d'autres manœuvres, et font de nombreux adeptes, comme le général Dufieux et le colonel Delestrain. Une première commande de sept chars avec un blindage de quarante millimètres, envisagée dés 1932, n'est finalement signée qu'en mars 1934, à cause des discussions portant sur le prix et la répartition des commandes entre les différentes sociétés. En plus de l'épaisseur du blindage, il embarque un nouveau canon de 75, conçu par l'atelier de construction de Bourges, une nouvelle tourelle APX-1 avec un canon de 47 mm SA34, un moteur plus puissant. Ils sont livrés au mois d'avril de la même année et rejoignent alors les n°102 et n°103, au sein du 511e régiment de chars de combat, basé à Verdun. Par contre, la livraison de la commande suivante, portant sur vingt exemplaires et son additif de cinq véhicules, elle sera retardée, jusqu'en 1936, par l'emploi de pièces de blindage coulées, la modification du bronze employé dans la fabrication de l'appareil Naëder, et finalement les mouvement sociaux, précédant le Front populaire.

En 1937, de nouvelles commandes sont passées pour une version améliorée, dont le blindage et les capacités antichars ont été améliorés, le B1 bis. Le moteur Renault développe maintenant 300 chevaux, le blindage passe à 60 mm à l'avant et à 55 mm sur les flancs, comme préconisé par le général Velpry, alors inspecteur des chars, qui craint les nouvelles armes antichars, qui ont commencées à apparaître en particulier lors de la guerre d'Espagne. On monte la nouvelle tourelle APX-4, qui armée d'un canon de 47 mm SA35, ajoute enfin au char une réelle capacité antichar. La masse du véhicule passe de 28 à 31 tonnes, l'autonomie surtout, en souffre, bien qu'elle puisse atteindre 180 kilomètres à basse vitesse avec les 400 litres des trois réservoirs, mais à 20 km/h, elle n'est plus que de six heures soit 120 kilomètres. Des essais avec une remorque spéciale, contenant 800 litres de carburant supplémentaires furent menés, mais l'emploi fut abandonné sûrement du fait du danger de transporter du carburant d'aviation, hors du blindage. Pour répondre à la demande plus importante de refroidissement du moteur, la grille latérale du ventilateur fut agrandie, certains y ont vu un point faible du char, les servant des PAK allemands tentant d'y placer leurs obus. Cette assertion, basée sur un fait réel, où trois canon de 37 mm, mirent hors de combat deux B1 bis, près de Stonne, le 16 mai 1940, semble peu fondée car la grille avec ses barreaux en V d'acier épais de 28 mm, n'était pas théoriquement plus vulnérable que les flancs de 55 mm. En cours de production, le B1 bis bénéficiera d'améliorations progressives, du n°306 au 340, l'emport d'obus de 47 était de 62, celle de cartouches de 7,5 mm était lui de 4800, ils passèrent respectivement sur les suivants à 72 et 5250. Au début de 1940, le poste de radiotéléphonie ER-53, ne permettant que des liaisons en morse, céda lui la place à un ER-53 permettant des liaisons en phonie, les chars de commandement au niveau de la compagnie et du bataillon recevait en prime un ER-55, pour communiquer avec leurs supérieurs. Enfin en juin 1940, les derniers exemplaires produits, reçurent un réservoir supplémentaire de 170 litres.

Un des deux B1 bis du musée des blindés de SaumurLa caisse du B1 est réalisée par le boulonnage d'éléments en acier, elle est divisée en deux compartiments, séparés par une cloison coupe-feu, la partie avant accueille l'équipage, celle arrière le moteur, la transmission et le réservoir de carburant. L'organisation interne du véhicule est issue de la nécessité de servir l'arme principale, le canon de 75 mm, ABS modèle 1929, au démarrage du projet, la tourelle en effet n'était censée être armée que d'une mitrailleuse, et sa fonction était plutôt celle d'un poste d'observation pour le chef de véhicule. Ce canon fixe en site, est pointé en direction avec la caisse, c'est donc le conducteur qui l'utilise, à partir de son poste de pilotage situé sur la gauche de l'arme. Pour arriver à un pointage précis de l'arme, il a été nécessaire de développer un appareillage spécifique pour effectuer des virages précis, grâce à volant, le dispositif hydrostatique Naëder (huile de ricin). Outre le volant de conduite, il dispose donc aussi d'un volant pour affiner le pointage en direction de la pièce, et d'un autre la hausse, il effectue toutes ces opérations en visant l'objectif dans la lunette de tir placée devant lui.

Derrière le canon, prend place le pourvoyeur, qui lui aussi a plusieurs fonctions, il doit, en effet, charger le canon de 75, avec des obus sur lesquels il visse les fusées, mais aussi, il passe au chef de char des munitions, pour recompléter celle situées en tourelle. Il travaille dans une position inconfortable, accroupi derrière l'arme, et doit aller chercher les munitions, parfois jusque dans le compartiment moteur, auquel on accède par une porte dans la cloison coupe feu. À sa gauche, le radiotélégraphiste , est un peu mieux logé, son matériel cependant, est tout sauf moderne, les transmissions ne s'effectuant non en phonie, mais en morse. Dernier homme d'équipage, le chef de char, est sans doute le plus débordé, en plus de l'observation du champ de bataille et la localisation des objectifs, il doit en effet, pointer et approvisionner les deux armes de sa tourelle monoplace. Souvent, le mécanicien affecté au véhicule se joignait à l'équipage, devenant le cinquième homme de celui-ci.

Sur le B1 bis, le moteur est un Renault de type aviation renforcé, avec six cylindres en ligne et une cylindrée de 16,5 litres, qui développe 307 chevaux à 1900 tours par minute. Il est monté au centre du véhicule, juste derrière la tourelle. Il est refroidi par un radiateur et un ventilateur, placés sur sa gauche, qui aspire l'air par une ouverture, protégée par des persiennes en blindage. Sur sa droite, une coursive permet à l'équipage d'aller inspecter, tous les éléments du moteur et de la transmission. Derrière le moteur, reliée par un coupleur, la boîte de vitesse, avec cinq rapports avant et un arrière, est surmontée par le dispositif hydrostatique Naëder, qui contrôle les différentiels auxiliaires, permettant de faire varier la vitesse de chaque chenille de façon souple et régulière. Deux freins à tambour, sur ces mêmes différentiels, sont utilisés eux aussi pour les changements de direction, mais à plus grande vitesse.

Malgré son emploi, lors de la Seconde Guerre mondiale, le B1 présente de nombreuses caractéristiques, qui rappellent que sa conception eut lieu à la fin des années 1920. Son train de roulement, par exemple, conçut par FCM, est extrêmement complexe, il enveloppe tout le pourtour de la caisse, comme sur les MkI anglais, ce qui marque la préoccupation de lui donner de bonnes capacités dans un terrain bouleversé, comme celui rencontré lors d'une guerre de tranchée. Chaque chenille est guidée, en plus du barbotin et de la poulie de tension, par trois chariots porteurs et quatre galets tendeurs. Chaque chariot comprend quatre roues, regroupées par deux sur un petit balancier, puis par un quatre sur un plus grand, qui est suspendu lui à la caisse par un gros ressort vertical. Il bénéficie de caractéristiques inhabituelles, comme la présence d'un ressort sur la poulie tendeuse, ce qui permet de régler la tension de la chenille, directement de l'intérieur du véhicule, il est aussi protégé par le blindage latéral qui est boulonné sur son extérieur. Mais du fait des nombreux éléments mobiles, il doit être entretenu régulièrement, nécessitant, en particulier un abondant graissage réalisé par quatre graisseurs sur chaque coté.

Les chars B1 avaient pour mission, en temps de guerre, d'attaquer les zones fortement fortifiées par l'adversaire. Pour ce faire, ils étaient regroupés au sein d'unités formées à la mobilisation, les divisions cuirassées (DCr), qui restaient à la disposition du grand quartier général pour mener des attaques planifiées contre les défenses adverses, en coopération avec les divisions d'infanterie. Ce type de division blindée n'avait pas été conçu pour une guerre de mouvement, menée de façon autonome, comme l'étaient les panzerdivision en Allemagne. Ce rôle était confié, en France, au divisions de la cavalerie en cours de motorisation, les divisions légères mécaniques (DLM). Les DCr manquaient cruellement d'appui pour faire opérer leur chars: peu d'infanterie et de génie d'accompagnement, qui étaient de toute façon embarqués sur des camions. Les services n'étaient pas dimensionnés pour opérer en avant, dans la profondeur du dispositif adverse, mais pour mener des attaques à but tactique, en soutien de certains corps d'armée. Un fois une percée assurée, son exploitation était confiée à la cavalerie ou l'infanterie; la DCr engagée était alors recomplétée, et renvoyée vers l'arrière pour être réengagée ailleurs. Mais en mai 1940, l'absence de front stable que nécessitait cette doctrine n'exista pas, et les DCr durent être engagées dans un rôle pour lequel elles n'avaient pas été conçues.

En septembre 1939, il existait quatre bataillons équipés de chars B1, les 8e, 15e, 28e et 37e bataillon de chars de combat, chacun avec 33 chars. Le dernier était équipé de la première version du char, les autres mettant en ligne des B1 bis. Le 16 janvier 1940, ils formèrent la base pour la création des deux premières divisions cuirassées de réserve, la 1re et la 2e, dont ils formaient la première demi-brigade de chars. Le 20 mars, la troisième DCr fut formée avec, en autres, deux bataillons de B1 bis formés à Bourges, les 41e et 49e. Une quatrième DCr était en cours de formation, au moment de l'attaque allemande, comprenant deux nouveaux bataillons équipés de B1 bis, les 46e et 47e bataillon de chars de combat, formés respectivement à Bourges et Vanves.

Bien qu'engagé en urgence, et dans un rôle pour lequel il n'a pas été conçu, le B1 bis posa souvent de nombreux problèmes aux troupes allemandes, son épais blindage résistant à toutes les armes antichar. Les Allemands durent alors improviser pour le mettre hors de combat, en utilisant leurs pièces d'artillerie en tir tendu, en particulier les canons antiaériens de 88 mm (Le B1 bis nommé Jeanne d'Arc, par exemple, encaissa 90 impacts avant d'être incendié par un 88). Malgré cette supériorité écrasante, tous les défauts du B1 bis et des divisions cuirassées empêchèrent la relative impunité des B1 d'avoir une influence sur le cours de l'offensive allemande.

Tout d'abord, la faible autonomie des B1, aggravée par la faiblesse des services de ravitaillement des DCr, provoqua l'abandon de nombreux véhicules à court d'essence, auxquels s'ajouteront ceux victimes de pannes mécaniques, en particulier du système Naëder, se déréglant vite et sujet aux fuites d'huile. Dépassées en nombre, les DCr, devant reculer, durent de ce fait abandonner de nombreux véhicules qu'elles ne pouvaient ni réparer, ni ravitailler. De plus, la répartition peu logique de l'armement du B1, pourtant puissant, nuisit grandement à son efficacité sur le terrain: du fait de la complexité de leurs tâches, les équipages devaient être très expérimentés et, même dans ce cas, il était quasiment impossible au chef de véhicule d'observer convenablement la situation pour anticiper les menaces contre le char. Cette dernière faiblesse eut été moins déterminante si les B1 avaient été accompagnés par une infanterie nombreuse. Mais les chasseurs portés, dont c'est le rôle, n'étaient déployés qu'à raison d'un bataillon par DCr. Dernière faiblesse, la qualité des matériels de communication était mauvaise: les équipages disposaient soit du poste ER53, transmettant en morse, soit du ER51 en phonie; mais ce dernier était quasiment inemployable dans l'ambiance sonore du char, poussant les équipage de la 1re DCR à conserver les postes originaux.

Après la défaite française, les Allemands récupérèrent 161 chars B1, qu'ils n'utilisèrent que dans des taches secondaires : entraînement et opérations de maintien de l'ordre, sous la désignation de Panzerkampfwagen B-2 740 (f). Soixante de ces chars furent par la suite convertis en chars lance-flammes Flammwagen auf Panzerkampfwagen B-2 (f), et seize autre en canons automoteurs de 105 mm. Certains de ces chars furent ensuite repris par les Français, lors de la Libération, et réutilisés dans les opérations contre la poche de Royan.





source: wikipédia
avatar
major421
Capitaine
Capitaine

Nombre de messages : 260
Age : 25
Localisation : france
Date d'inscription : 11/07/2008

Revenir en haut Aller en bas

Re: B1 Bis

Message  Invité le Dim 27 Juil 2008, 4:06 pm

Pas mal comme description de ce blindé ! beret
Mais il existe un autre topic sur le même sujet http://deuxiemeguerremondia.forumactif.com/les-blindes-f37/b1-bis-t6311.htm

Mais comme le tient es digne d'intérêt, je vais le fusionner avec l'autre, Ce sera plus clair et enrichira le topic ! Wink

Invité
Invité


Revenir en haut Aller en bas

Re: B1 Bis

Message  major421 le Dim 27 Juil 2008, 4:26 pm

Jean-Louis a écrit:Pas mal comme description de ce blindé ! beret
Mais il existe un autre topic sur le même sujet http://deuxiemeguerremondia.forumactif.com/les-blindes-f37/b1-bis-t6311.htm

Mais comme le tient es digne d'intérêt, je vais le fusionner avec l'autre, Ce sera plus clair et enrichira le topic ! Wink
merci beret dsl j'avais pas fais gaffe qu'il y en avait un autre sujet dessus spamafote
avatar
major421
Capitaine
Capitaine

Nombre de messages : 260
Age : 25
Localisation : france
Date d'inscription : 11/07/2008

Revenir en haut Aller en bas

is

Message  panzerblitz le Dim 27 Juil 2008, 7:29 pm

Ben c'est une bonne idée ...eD'habitude on appréhende toujours un peu pour ressortir les "vieux " topic ... Et l'article de major 421 est trés complet ...

J'ai appris le parcourt des Flammpanzer B2 dans le hors série de Bataille et blindé sur les blindés lance flamme ...
Quelques uns auraient participés à la campagne de Russie ,mais rapidement retiré ...
Cependant ils restèrent en service bien aprés ,notament dans les Balkans ...
Quelques uns appartenaient à un Ersatzpanzerjager abteilung en poste en Hollande en septembe 1944 ...Ils participèrent à une contre attaque pour contrer les parachutistes anglo-polonais à Arnehm ,mais ils furent endommagés par des P 47 ,puis serieusement étrillés par un 17 livre qui démolit 2 de ces engins ...
La contre attaque des flammpanzer B2 à Arnehm s'arreta là ...
avatar
panzerblitz
Police militaire (Modérateur)
Police militaire (Modérateur)

Nombre de messages : 4073
Age : 28
Localisation : Russie - Alsace - Ile de France - Oise
Date d'inscription : 05/05/2008

Revenir en haut Aller en bas

Re: B1 Bis

Message  panzer-model le Lun 28 Juil 2008, 6:49 pm

Merci pour ces infos intéressantes, faudrait que je me mettes à lire les bouquins que j'ai sur ce "tacot" qui donna du fil à retordre et des suées froides aux boches !!!!


Panzermodel
avatar
panzer-model
Colonel
Colonel

Nombre de messages : 554
Age : 47
Localisation : HERAULT
Date d'inscription : 15/07/2007

Revenir en haut Aller en bas

Re: B1 Bis

Message  Charlemagne le Lun 28 Juil 2008, 7:43 pm

avatar
Charlemagne
Police militaire (Modérateur)
Police militaire (Modérateur)

Nombre de messages : 4794
Age : 29
Localisation : Montpellier
Date d'inscription : 11/02/2006

Revenir en haut Aller en bas

Re: B1 Bis

Message  Major cowburn le Mar 21 Juil 2009, 4:23 pm

On saurait semble-t-il où sont les épaves de B1 ter prototypes perdus en 1940,il y aurait du nouveau à la rentrée.....

Major cowburn
Général de Division
Général de Division

Nombre de messages : 1138
Date d'inscription : 17/02/2008

Revenir en haut Aller en bas

Re : B1 Bis

Message  Mathistoire le Mer 12 Mar 2014, 9:46 pm

Pour en revenir à la photo, j'ai peut-être tort, mais je pense plutôt que c'est un test pour voir à quelle inclinaison le char se couchera. idé gri
avatar
Mathistoire
Caporal
Caporal

Nombre de messages : 16
Age : 17
Localisation : Au fond de la mer à Omaha Beach
Date d'inscription : 12/03/2014
