Aufklärungspanzer 38(t) (Sd.Kfz 140/1) Empty Aufklärungspanzer 38(t) (Sd.Kfz 140/1)

Message  panzerblitz le Sam 14 Fév 2009, 20:00

Aufklärungspanzer 38(t) (Sd.Kfz 140/1)


Genèse :
La nouvelle doctrine de la guerre mobile apparue vers la fin de la première guerre sous l'impulsion de Lidell Hart ,obligea l'ensemble des belligérants à s'orienter vers la conception d'engin de reconnaissances ,afin de servir d'éclaireurs aux masses de chars plus lourds ,moins mobiles ,mais d'avantage apte à engager l'ennemi .Avec le réarmement de l'Allemagne (qui s'entama un peu avant 1933 ,en dépit de ce qui est souvent crût ) ,l'on vit apparaître une première lignée d'engin de reconnaissances à roue légèrement blindés ,particulièrement adaptés aux reconnaissance routières .Cette série d'engin ,composés de la série des 4 roues (Sdkfz 221/222/223 ) ,des médiocres six roues Sdkfz 231 (6 Rad) et des 8 roues Sdkfz 232 (8 Rad) ,sillonnèrent les routes européennes au cours des premières années du conflit .
Avec l'ouverture du front de l'est ,une nouvelle dimension allait attendre les Panzeraufklärungs-Abteilung ;les terribles voies de communication russe se transformant bien souvent en d'inextricables bourbiers à la moindre pluie et les rendant donc impraticables pour tout véhicules à roues (principalement pour les « 4 roues » ,les « 6 roues » ayant par ailleurs déjà été retiré du front ).
Il apparut dés lors urgent de disposer d'engin disposant d'une mobilité quelque peu supérieure ,c'est pourquoi ,à défaut d'un engin à 100% tout terrain ,l'on optât tout d'abord en 1942 pour un châssis de semi-chenillé léger Sdkfz 250 ,que l'on dotât d'une tourelle identique à celle employée sur le Sdkfz 222 .Cette tourelle dite « Hangelafette » ,dotée d'une mitrailleuse MG 34 ou 42 et d'un canon de 20mm de type KWK 38 L/55 ,fut le lôt de la quasi-totalité des engins de reconnaissances allemands de la deuxième moitiée du conflit .
Il apparut cependant que cet engin ne disposait pas encore d'une mobilité suffisante pour se mouvoir en tout terrain ,ce que la situation tactique nécessitait cependant fort fréquemment ,ni d'une protection au standard du front (un simple fusils anti-char soviétique de 14,5 mm pouvant le détruire à plus de 1000m) .Ce sont ces raisons qui amenèrent l'OKH à se tourner vers des engins entièrement chenillés ,utilisant de préférence des caisses d'avantages blindés issues d'engin déjà produits, tout en étant légèrement moins mobile sur route (les reconnaissances routières étant maintenant laissés au Panzerspähwagen à 8 roues) .C'est ainsi que deux types de bases furent choisies ,à savoir d'une part le Pz II ,qui donna le Pz II ausf L produit à hauteur de 100 exemplaires de septembre 1943 à janvier 1944 ,et d'autre part le Pz 38 (t) ,dont les forts robustes châssis étaient maintenant disponible en nombre après le retrait du char du champ de bataille .
C'est ainsi que BMM (Praga/CDK) constructeur du blindé ,reçut la commande d'un prototype répondant au cahier des charges de l'OKH .Ce dernier ayant été conquit par les performances du nouvel engin lors des test ,le commandât ensuite en série sous le noms officiel de Sdkfz 140/1 ,allouant à BMM quelques 118 châssis d'anciens Pz 38 (t) à convertir
.


Description :
-Char léger de reconnaissance
-Équipage de trois hommes
-Châssis riveté
-Suspension de ressorts à lames .
-Superstructure riveté légèrement blindé surmontant le châssis .
-Selon la version ,superstructure recouverte d'une tourelle avec toit ouvert ,rotation sur 360° , recouvert d'un filet anti-grenade .
-Selon la version casemate ouverte avec un canon de 7,5cm court KWK 37 L/24 ,débattement limité de la pièce ,aucune rotation n'étant possible .


Plan trois vues :
Aufklärungspanzer 38(t) (Sd.Kfz 140/1) Aufpz_12


Versions et production :
118 châssis mis à la disposition de BMM (Praga/CDK) afin de produire un nombre équivalent d'engin de reconnaissances ,pour des raison diverses (logistique ,bombardements ,autres projets ) ,seuls 70 engins seront produits à la fin de l'année 1943 ,répartis comme suit :
-65 engins dotés de la tourelle « Hangelafette » avec un 2cm KwK 38 L/55
-Deux engins produits avec un 7,5cm KWK 37 L/24 .
-3 engins non dotés d'armements ,laissés casemates ouvertes .

Caractéristiques :

Dimensions :
-Longueur :4,61 m
-Hauteur :2,14m
-Largeur :2,17m

Blindage :
-Superstructure :
frontal :30mm incliné à 40°
latéral :8mm incliné à 40°
-Caisse :
frontal :50mm incliné à 15°
latéral et arrière :15mm inclinés à 0°
Supérieur :15mm à 90°

Poids en ordre de bataille :
Version de base sans armement :9,122 tonnes
Sd.Kfz 140/1 (2cm) :9,755 tonnes
Sd.Kfz 140/1 (7,5 cm) :10,035 tonnes

Motorisation :
-Praga EPA ,150 chevaux
-Capacité du réservoir :218 litres

Performances :

-Vitesse maximum :
Sur route :42 Km/H
En tout terrain :environ 15 Km/h (chiffre du Pz 38 (t) ausf E)

-Autonomie :
Sur route :210 Km
En tout terrain :environ 160 Km (chiffre du Pz 38 (t) ausf E)

-Rapports poids/puissance :
Sd.Kfz 140/1 de base :16,44 cv/tonnes
Sd.Kfz 140/1 (2cm) :15,376 cv/tonnes
Sd.Kfz 140/1 (7,5cm) :14,94 cv/tonnes

Armement :-1 canon de 2cm KwK38 L/55
-1 mitrailleuse MG 42 de 7,92mm

Equipement radio :
-FuG 12 sur la majorité des engins .

Engagement :
Les 70 engins furent répartis entre différentes unités ,à savoir 25 exemplaires à tourelle de 2cm livrés à la Panzeraufklärungs-Kompanie de la panzergrenadier Grossdeutschland ,livrés le 25 avril 1944 ,suivis d'un 26e livré le 27 juin et d'enfin 7 derniers en date du 19 décembre 1944 .
L'Ersatz-Brigade Grossdeutschland s'en est quand à elle vu livré un exemplaire en date du 30 avril . Tout ces engins se virent engagés avec le Heeresgruppe Nord ,et enfermés dans l'énorme « Kessel » de Prusse orientale et formèrent différents « Kampfgruppe » qui tentèrent vainement de desserer l'étau soviétique ,aucune photo des engins engagés par cette division n'est arrivé jusqu'à nous ,à ma connaissance du moins .
25 autres engins ,toujours dotés de la tourelle Hangelafette furent livrés à la Panzeraufklärungs-Kompanie de la 3e Panzer Division en date du 1er septembre ,suivis de 6 autres en date du 30 octobre 1944 .Ceux là connurent une histoire intéressante puisqu'ils furent notamment engagés lors de l'offensive du lac Balaton en mars 1945 ,où ils connurent d'importante pertes ,notamment du fait de l'importance des défenses ennemis ,face auxquelles ces blindés légers était relativement inadaptés .
Après l'échec de cette offensive ils furent notamment engagés dans la défense de Vienne ,où l'unité fut balayé par les soviétiques .Certains éléments de la divisions furent brièvement engagés face aux troupes américaines avant de se rendre ,et il semblerai que ce soit le cas d'au moins un équipage d'Aufklärungspanzer 38 (t) dont l'engin put être photographié quasiment intact dans un parc à ferraille en secteur américain .
Deux autres engins furent dotés d'un canon de 7,5 cm court dans le but de jouer le rôle d'appuis feu aux autres engins dotés d'un « léger » 2cm ,les troubles de la guerre faisant ,ils ne purent être engagés au sein des mêmes unités que ces derniers .En effet ,aprés avoir été considérés comme perdus dans les méandre de l'histoire ,un rapport du Pz.Aufkl.Abt.233 en date du 4 avril 1945 vient de faire dernièrement surface ,faisant état de l'engagement de deux engins sur châssis 38 (t) et dotés d'un 7,5 cm court ...Il est manifestement fort probable qu'il s'agisse là de nos fameux Aufpz 38 (t) mit 7,5cm KWK 37L/24 .
Les 3 engins engins restants ,non dotés d'armement servirent probablement de Munitionpanzer ,de Bergepanzer ou autre Artillerieschlepper ...


Dernière édition par panzerblitz le Lun 21 Juin 2010, 00:13, édité 4 fois
panzerblitz
panzerblitz
Police militaire (Modérateur)
Police militaire (Modérateur)

Nombre de messages : 4073
Age : 30
Localisation : Russie - Alsace - Ile de France - Oise
Date d'inscription : 05/05/2008

Revenir en haut Aller en bas

Aufklärungspanzer 38(t) (Sd.Kfz 140/1) Empty Re: Aufklärungspanzer 38(t) (Sd.Kfz 140/1)

Message  panzerblitz le Sam 14 Fév 2009, 20:00

Galerie photographique :


Cette photo nous figure un dépôt de matériel allemand en Bohème durant l'hiver 1943/1944 ,au moment où les machines commencent à sortir d'usine .... Nous pouvons distinguer au premier plan un Aufklärungspanzer 38 (t) ,dont certaines sources indiquent qu'il s'agirait là du prototype .Sachant qu'au moins trois engins furent conservés en l'état sans tourelles ,je me garderai bien d'être affirmatif sur ce point là ....
Aufklärungspanzer 38(t) (Sd.Kfz 140/1) Aufkla10

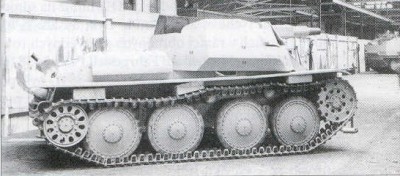

Ce cliché pris en usine nous figure l'un des deux Aufklärungspanzer 38 (t) mit 7,5cm KWK 37L/24 produits .Cette version de l'engin devait produire un appui feu aux autres engins armés du « léger » 2 cm KWK 38 ,en cas d'une rencontre inopportune avec un T-70 par exemple ...Le principal soucis fut que ces engins furent engagés dans une tout autre unité que celle de ceux dotés du 2cm ...
Aufklärungspanzer 38(t) (Sd.Kfz 140/1) Auf_pz11

Le même engin ,pris en ¾ avant ,ressemblant alors bien plus à un bricolage du Bau kommando Becker qu'à un engin duement planifié et testé par les ingénieurs de chez BMM ,puis accepté et commandé par l'OKH ...
Aufklärungspanzer 38(t) (Sd.Kfz 140/1) Aufkl_10

Un Aufklärungspanzer 38 (t) (2cm ) tout juste sortit d'usine ,placé pour la séance photo sur la si caractéristique cour pavé de la praguoise BMM (anciennement Skoda) ...Notez que dés l'usine il fut doté de patins de chenilles supplémentaires sur l'arc frontal afin de lui apporter un supplément de protection ,comme quoi les usines de l'axe comprirent qu'ils valait bien mieux prévenir que guérir !
Aufklärungspanzer 38(t) (Sd.Kfz 140/1) Auf_pz12

Un autre engin ,très similaire ,à noter que celui ci est doté d'une MG 42 alors qu'un certain nombre d'autres engins purent disposer de la bien plus précise MG 34 ...Notez qu'à la différence du Pz II ausf L bien plus homogène ,le blindé d'origine tchécoslovaque se distinguait de part son blindage riveté ,tout à fait obsolète à ce stade de la guerre ...
Aufklärungspanzer 38(t) (Sd.Kfz 140/1) Aufklp10

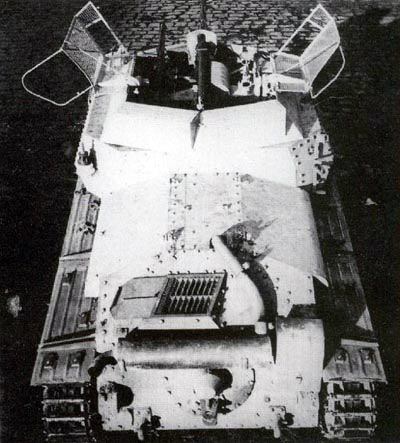

Cette vue plongeante nous permet d'apprécier la disposition de la tourelle ,avec le filet anti-grenade duement ouvert ...Une tourelle ouverte avait des avantages intéressants pour un véhicule de reconnaissance (écoute des bruits ,non limitation du champs de vision ) ,mais aussi certains gros désavantages ,notamment en combat urbain ou le servant de la pièce ,même protégé par un filet anti-grenade ,était à la merci du moindre tireur posté un peu plus haut ...
Aufklärungspanzer 38(t) (Sd.Kfz 140/1) Aufpz_16

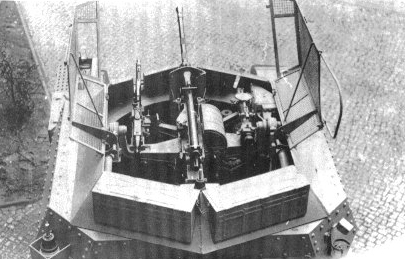

Cette autre vue plongeante de l'engin ,cette fois ci centrée sur la si caractéristique tourelle « Hangelafette » nous permet d'analyser son agencement ...Très usité à la fin de la guerre ,elle avait la particularité de pouvoir engager des cibles tant terrestres qu'aériennes .Le tireur disposait en effet de deux types d'optiques de tir ,(placés sur la droite du système d'arme) .Le premier de ces optiques était une lunette installée afin d'engager les cibles anti-aérienne ,le deuxième étant un viseur rétractable ,à usage anti-aérien ...
Aufklärungspanzer 38(t) (Sd.Kfz 140/1) Aufpz_17


Cette photo ,trouvée par un quidam sur e-bay.de ,nous présente un Sd.Kfz 140/1 (2cm) probablement lors de sa livraison en unité ,ne disposant que de Balkenkreuz ,sans camouflage ni symbole tactique ...D'une manière générale les livraisons de l'engin auront cours durant la quasi totalité de l'année ,symbole du dénuement d'une logistique allemande incapable de livrer des engins pourtant produits à la fin de l'année 1943 et au tout début de 1944 ...
Aufklärungspanzer 38(t) (Sd.Kfz 140/1) Aufpz_15


Cette image ,extraite de l'un des derniers film allemands de propagande ,a ceci d'intéressant qu'elle est la seule connue à ce jour nous présentant l'engin engagé au combat ,au cours de l'offensive de mars 1945 sur le lac Balaton ,au sein de la Panzeraufklärungs-Kompanie de la 3e Panzer Division ,à noter qu'il s'agit apparemment de l'un des 12 engins dotés de la radio FuG 12 au sein de la division ,repérable grâce à l'antenne parapluie ...
Aufklärungspanzer 38(t) (Sd.Kfz 140/1) Aufpz_13


Cette image est quasiment un scoop puisqu'elle n'a jamais été posté ou placé dans une quelconque étude ou publication sur l'engin ,où y figure un engin de la 3e Panzer Division détruit par les soviétiques au cours de l'offensive avortée de mars 1945 dans le secteur du lac Balaton .
L'engin de reconnaissance n'était pas particulièrement à l'aise sur les compartiments de combats de la fin de la guerre ou il devait faire face à des terrains beaucoup plus restreint et d'avantage saturé de défense anti-char adverse .De plus l'ennemi ,en grand manque d'engins de reconnaissance ,avait pris la mauvaise habitude (mauvaise pour les allemands bien sûr ) ,d'engager des T-34 dans les missions de reconnaissances ,on imagine bien le résultat en cas de rencontre entre les deux machines ...
Aufklärungspanzer 38(t) (Sd.Kfz 140/1) Auf_pz10

Cette photo nous présente un engin de la 3e Panzer Division capturé par les troupes US et stocké dans un parc à ferraille dans l'attente d'un ferraillage ,qui n'a épargné aucun exemplaire de ce type de char ...Cet engin a t'il été engagé face aux troupes US avant de leurs être abandonné ? L'on ne le saura sûrement jamais ,mais l'essentiel pourrait on dire ,est que l'équipage semble s'en être sortit sans dommages ,ce qui fut rare au sein de la Panzerwaffe ...
Aufklärungspanzer 38(t) (Sd.Kfz 140/1) Aufpz_18

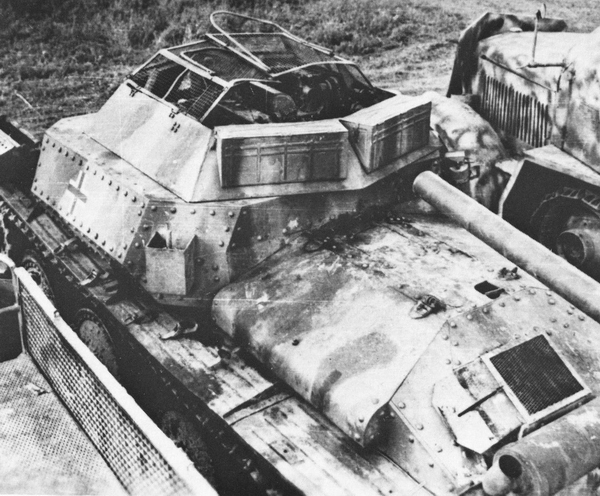

Cette autre vue plongeante du même engin ,cette fois prise en son secteur arrière ,met bien en valeur son camouflage ,ce qui devrait satisfaire les quelques maquettistes qui parcourent le forum ...Les bandes de camouflages sont ,de toute évidence ,de couleur vert foncé et marron brique ,sur fond beige intermédiaire ,comme il sied à tout engin allemand de cette période ...A noter que l'engin a été débarassé de son armement par les armuriers U.S afin de prémunir tout accidents fort fâcheux ...
Aufklärungspanzer 38(t) (Sd.Kfz 140/1) Aufpz_19

Toujours le même engin ,cette fois ci vu de face ,ce qui nous permet d'apprécier quelque peu sa silhouette relativement basse ,de même que son camouflage élaboré ,qui sont tout deux des éléments indispensables si l'on en juge la mission première de ce type de blindé ,qui est de voir sans être vus ...
Aufklärungspanzer 38(t) (Sd.Kfz 140/1) Aufpz_20


Le Sd.Kfz 140/1 est maintenant devenu un matériel très en vogue chez les colleurs de plastique ,et je n'y fait bien sûr pas exception ,comme vous pouvez le constater présentement avec cet exemplaire doté d'un canon de 7,5 cm court et affublé d'un camouflage “embuscade” ,dont je tiens à préciser qu'il ne s'inspire d'aucune photos ...
Aufklärungspanzer 38(t) (Sd.Kfz 140/1) Aufpz_14


Sources :

Sources écrites :
-“Les divisions blindés de la Wehrmacht 1939-1945” de Jorge Rosado et de Chris Bishop ,édition de Lodi ,ISBN :978-2-84690-287-8

-Panzer Tracts No. 11-2 – Aufklaerungspanzerwagen (Full and Half-Track Armored Reconnaissance Vehicles)

-PzKpfw II Luchs-Aufklarungspanzer 38 (t) Wydawnictwo Militaria 109 ,ISBN 83-729-072-0

Sources internet :
http://forum.panzer-archiv.de/viewtopic.php?t=8115

http://forum.panzer-archiv.de/viewtopic.php?t=3883&postdays=0&postorder=asc&highlight=ungarn+1945&start=75

http://forum.valka.cz/viewtopic.php/t/6372

http://www.panzer-modell.de/referenz/fotoecke/fotoecke-02.htm

http://www.panzerbaer.de/units/wh_pzauk.htm

http://www.panzerscale.de/Kits_unter_der_Lupe/Aufklaerungspanzer_38t/Images/AufklPz38t_12.JPG

http://forum.axishistory.com/viewtopic.php?f=47&t=71773&start=0

http://forum.axishistory.com/viewtopic.php?f=47&t=87642&start=0

ostpanzer.asty.ru/.../Aufklarungspanzer_38(t)/


Dernière édition par panzerblitz le Dim 15 Fév 2009, 15:02, édité 1 fois
panzerblitz
panzerblitz
Police militaire (Modérateur)
Police militaire (Modérateur)

Nombre de messages : 4073
Age : 30
Localisation : Russie - Alsace - Ile de France - Oise
Date d'inscription : 05/05/2008

Revenir en haut Aller en bas

Aufklärungspanzer 38(t) (Sd.Kfz 140/1) Empty Re: Aufklärungspanzer 38(t) (Sd.Kfz 140/1)

Message  Invité le Dim 15 Fév 2009, 03:50

Bravo panzy très bon article. Je ne connaissais pas ce type de blindé avant. pouce

Invité
Invité


Revenir en haut Aller en bas

Aufklärungspanzer 38(t) (Sd.Kfz 140/1) Empty Re: Aufklärungspanzer 38(t) (Sd.Kfz 140/1)

Message  Alain Verwicht le Dim 15 Fév 2009, 05:29

Bonjour Panzerblitz
Juste pour satisfaire ma curiosité...
La Panzer-Aufklärungs-Abteilung 233 ?
Vous parlez d'un rapport. Peut-on en savoir plus s'il vous plaît ?
Amicalement.

www.panzer-voran.com/

Alain Verwicht
Sergent
Sergent

Nombre de messages : 43
Age : 70
Localisation : 64 Saint-Boès
Date d'inscription : 24/12/2008

http://www.panzer-voran.com/

Revenir en haut Aller en bas

Aufklärungspanzer 38(t) (Sd.Kfz 140/1) Empty Re: Aufklärungspanzer 38(t) (Sd.Kfz 140/1)

Message  Alain Verwicht le Dim 15 Fév 2009, 06:39

Aufklärungspanzer 38(t) (Sd.Kfz 140/1) Aufklrer

Voici un autre cliché extrait d'un film des Deutsche Wochenschauen ( outre deux à trois tonnes d'archives et de photos, j'ai également acheté des copies de films au Bundesarchiv clin doeil gri )
Un Aufklärer 38 ( t. ) de la '' Grossdeutschland '' en Prusse-Orientale. Le bariolage du camo est '' intéressant ''...
Pardon pour la qualité mais nous n'avons pas pu faire mieux...
Amicalement.

www.panzer-voran.com/

Alain Verwicht
Sergent
Sergent

Nombre de messages : 43
Age : 70
Localisation : 64 Saint-Boès
Date d'inscription : 24/12/2008

http://www.panzer-voran.com/

Revenir en haut Aller en bas

Aufklärungspanzer 38(t) (Sd.Kfz 140/1) Empty Re: Aufklärungspanzer 38(t) (Sd.Kfz 140/1)

Message  P'tit Simon le Dim 15 Fév 2009, 12:01

Très intéressant pouce gri Je ne connaissais pas ce char avant pouce gri
Cela montre bien que les Allemands en avaient une diverse panoplie concernant ces engins !

Une question, sur plusieurs photographies, on voit sur un des côtés du char, une caisse avec plein de petits trous. Est-ce la boîte à outils ? Ou autre chose ?
P'tit Simon
P'tit Simon
Commandant
Commandant

Nombre de messages : 310
Age : 25
Localisation : Sur la Ligne Maginot
Date d'inscription : 20/11/2006

Revenir en haut Aller en bas

Aufklärungspanzer 38(t) (Sd.Kfz 140/1) Empty Re: Aufklärungspanzer 38(t) (Sd.Kfz 140/1)

Message  panzerblitz le Dim 15 Fév 2009, 13:11

Bonjour et merci de vos compliments ,cela faisait pas mal de mois que j'avais projeté ce post ,mais le manque d'info m'a sans cesse retardé dans mon boulot ...
Les infos les plus complètes ayant été trouvées sur des forum russes ou tchèques ,j'ai dû demander une traduction à deux amies ,provenant respectivement de ces deux pays ...Si c'est pas beau le dévouement pour le fofo !


...Aussi ,je tiens à vous remercier ,Alain Verwicht ,pour votre dernière image ,qui ne manquera pas d'intéresser le plastivore que je suis beret

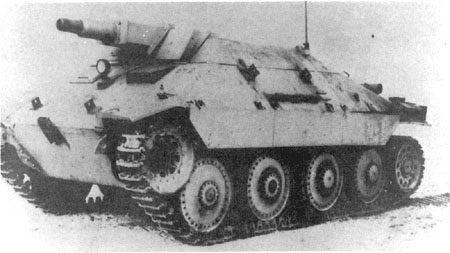

Concernant le Panzer-Aufklärungs-Abteilung 233 ,je dois reconnaître que les infos sont plutôt restreintes ,mais qu'elle proviennent de l'un de vos collègues émérites ; Christian Ankerstjerne ,au vu de son sérieux ,j'ai crût bon de vous en faire part ...Il a posté cette info ici ...


Ceci dit ,l'info est à prendre au conditionnel ,puisqu'en effet ,tel qu'il est mentionné plus en bas dans le lien fournit ,il peut fort bien s'agir de Bergepanzer 38 (t) mit 7,5 cm L/24 ,tels que celui ci ...
Aufklärungspanzer 38(t) (Sd.Kfz 140/1) Auf_pz13

source image :
http://www.panzernet.net/panzernet/stranky/stihace/hetzer.php


Dernière édition par panzerblitz le Mar 17 Mar 2009, 16:02, édité 1 fois
panzerblitz
panzerblitz
Police militaire (Modérateur)
Police militaire (Modérateur)

Nombre de messages : 4073
Age : 30
Localisation : Russie - Alsace - Ile de France - Oise
Date d'inscription : 05/05/2008

Revenir en haut Aller en bas

Aufklärungspanzer 38(t) (Sd.Kfz 140/1) Empty Re: Aufklärungspanzer 38(t) (Sd.Kfz 140/1)

Message  Alain Verwicht le Dim 15 Fév 2009, 19:22

Bonsoir
Je n'ai pas le privilège de connaître cette personne...
Mais je comprends mieux ses '' réserves ''...
En effet, en réalité, cette unité n'a jamais existé sous cette appellation.
Petit '' historique '' :
Formée au Danemark en Septembre 1943, la 233. Reserve-Panzer-Division disposait bien d'une Aufklärungs-Abteilung, mais la 3.
Fin Janvier-début Février 1945, cette Reserve-Panzer-Division devient la Panzer-Division '' Holstein '' et son unité reco devient la Panzer-Aufklärungs-Abteilung 144 '' Holstein ''. En réalité une Compagnie renforcée ( verstärkte Kompanie )
A peine organisée, la '' Holstein '' devient la 233. Panzer-Division et son unité reco, sur les documents allemands, porte l'appellation :
Panzer-Aufklärungs-Kompanie ( 233 ) 144. Les méandres de l'administration militaire allemande...
Reste l'existence de ces deux exemplaires de 7,5 auf 38 ( t. ) Pour ma part, je n'ai aucune information. Mais compte tenu du lieu où ils sont supposés avoir été construits, je ne sais pas s'ils sont allés bien loin étoné gri
La version Bergepanzer est comme son nom l'indique, une version de dépannage ( sans armement )
Heureux d'avoir posté cette ( mauvaise ) photo. Je monte tout doucement la maquette Dragon ( un vrai challenge; je suis plus habitué aux maquettes Tamiya pouce gri ) Et j'ai l'intention de m'inspirer de ce camo. Bien que ce ne soit pas un Befehlspanzer.
Amicalement.

www.panzer-voran.com/

Alain Verwicht
Sergent
Sergent

Nombre de messages : 43
Age : 70
Localisation : 64 Saint-Boès
Date d'inscription : 24/12/2008

http://www.panzer-voran.com/

Revenir en haut Aller en bas

Aufklärungspanzer 38(t) (Sd.Kfz 140/1) Empty Re: Aufklärungspanzer 38(t) (Sd.Kfz 140/1)

Message  panzerblitz le Dim 15 Fév 2009, 20:05

Merci de toute ces précisions monsieur Verwicht ...

La personne en question est un historien néerlandais ,spécialiste des panzer en son pays ,il dispose à ce que j'en vois sur Forumaxis et sur d'autre liens internet d'une iconographie fort impressionnante lui aussi étoné gri

Le Bergehetzer quand à lui est assez intéressant puisqu'un peu à l'instar du Bergepanther ,il connut nombre de conversion sympathique ...alors outre la version avec le canon de 7,5 court ,il y a aussi celle avec le Flak 38 ,dont deux photos ont été prises à Prague ,après l'insurrection ...
D'ailleurs il y a fort à parier que si nos deux engins n'ont pas été affectés à l'unité précité ,ils aient dû prendre part à cette insurection ,d'un côté ou de l'autre ...

D'ailleurs voici le site de référence sur cette insurrection ,où la plupart des fabricants de maquettes tirent leurs inspiration du très rare matériel qui y est photographié ...
http://www.dolin.estranky.cz/fotoalbum/FOTO-1939-1945

N'hésitez pas à nous faire partager le montage de votre engin ,j'en ai produit un (Aufpz 38 (t) 7,5cm) de chez Attack au 1/72 et il me reste celui de 2cm à produire ,ce qui sera probablement fait cet été ...Plus sobrement à des couleurs inspirées de l'engin photographié dans le parc à ferraille ...

Panzerblitzement ...
panzerblitz
panzerblitz
Police militaire (Modérateur)
Police militaire (Modérateur)

Nombre de messages : 4073
Age : 30
Localisation : Russie - Alsace - Ile de France - Oise
Date d'inscription : 05/05/2008

Revenir en haut Aller en bas

Aufklärungspanzer 38(t) (Sd.Kfz 140/1) Empty Re: Aufklärungspanzer 38(t) (Sd.Kfz 140/1)

Message  sukhoi le Mar 17 Fév 2009, 00:40

Super article sur un super engin. Merci beaucoup panzy, j'ai toujours bien aimé cette maquette et je suis content d'en avoir enfin son historique complet.
C'était déja l'une de tes plus belle maquette de char, c'est en plus l'un de tes meilleurs post que tu nous sers avec ce véhicule.

Faut dire que j'ai toujours eu un faible pour les blindés léger
de reco. Normal que j'aime bien ce post.


Dernière édition par sukhoi le Mer 07 Oct 2009, 19:41, édité 1 fois

sukhoi
Général de Brigade
Général de Brigade

Nombre de messages : 671
Age : 28
Localisation : Lyon
Date d'inscription : 18/08/2008

Revenir en haut Aller en bas

Aufklärungspanzer 38(t) (Sd.Kfz 140/1) Empty Re: Aufklärungspanzer 38(t) (Sd.Kfz 140/1)

Message  panzerblitz le Mar 17 Fév 2009, 09:27

Tiens ,le vla le petit frère !

Oui ,c'est vrai que j'apprécie également ces sympathiques engins de reco allemands ,en ayant un petit faible pour ce petit blindé un peu patchwork ...

Je suis assez content de ce post ,puisqu'il m'a obligé de chercher et finalement de trouver ces très improbables clichés ,clichés qui seront mis à contribution pour l'engin qu'il me reste à construire idé gri ...
panzerblitz
panzerblitz
Police militaire (Modérateur)
Police militaire (Modérateur)

Nombre de messages : 4073
Age : 30
Localisation : Russie - Alsace - Ile de France - Oise
Date d'inscription : 05/05/2008

Revenir en haut Aller en bas

Aufklärungspanzer 38(t) (Sd.Kfz 140/1) Empty Re: Aufklärungspanzer 38(t) (Sd.Kfz 140/1)

Message  Goliath le Mar 17 Fév 2009, 11:56

très bel article Panzerblitz, bravo ! Ce blindé léger était en plus de bonne facture, et ne manquait pas de possibilités d'évolution (domaine où les allemands étaient forts). clin doeil gri
Goliath
Goliath
Général de Division
Général de Division

Nombre de messages : 2830
Age : 26
Localisation : Autriche-France (95)
Date d'inscription : 20/10/2007

http://sturmovik.histoquiz-contemporain.com/

Revenir en haut Aller en bas

Aufklärungspanzer 38(t) (Sd.Kfz 140/1) Empty Re: Aufklärungspanzer 38(t) (Sd.Kfz 140/1)

Message  le ronin le Mar 17 Fév 2009, 15:22

Bonjour, on ne le dira jamais assez , Panzy nous met que des articles de qualité et pas trés connus , ce petit blindé est une merveille de beauté , son blindage (faible ) et les plaques rivetées ,
font parti des défauts notable de l'engin avec son faible armement toute proportion gardée compte tenu de son usage de destination première .S'il rencontrait des fantassins cela pouvait suffire , en revanche si c'était un autre blindé là ....

Amicalement, le ronin.

Semper fidelis.
le ronin
le ronin
Police militaire (Modérateur)
Police militaire (Modérateur)

Nombre de messages : 3474
Age : 66
Localisation : Dans l'Hérault, cong!
Date d'inscription : 25/06/2008

Revenir en haut Aller en bas

Aufklärungspanzer 38(t) (Sd.Kfz 140/1) Empty Re: Aufklärungspanzer 38(t) (Sd.Kfz 140/1)

Message  Sturmovik le Mar 17 Fév 2009, 15:36

Je me joins au Ronin pour féliciter Panzy pour ses différents articles. Je ne l'écris pas systématiquement car ça serais du flood ( mort de rir gri ) mais je me régale a chaque fois !!

Concernant Le Sdkfz 140/1, d'un point de vue esthétique j'ai toujours aimé ce véhicule, je trouve que la tourelle Hangelaffette sur le joli chassis Skoda forme une très belle combinaison. Maquetiste a mes heures perdues, je comprends que ce véhicule ai du succès chez les colleurs de plastique.
Sturmovik
Sturmovik
Police militaire (Modérateur)
Police militaire (Modérateur)

Nombre de messages : 1314
Age : 38
Localisation : A coté de mon ombre
Date d'inscription : 14/03/2008

Revenir en haut Aller en bas

Aufklärungspanzer 38(t) (Sd.Kfz 140/1) Empty Re: Aufklärungspanzer 38(t) (Sd.Kfz 140/1)

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
